一、高细石灰石粉概况
石灰石在天然界普遍存在的矿产资源 ，是被宽泛利用的非金属矿产资料 ，石灰石经超细粉磨后 ，被宽泛利用在水泥、环保脱硫、玻璃、造纸、油漆、涂料、饲料等现代工业中 。
陪伴着工业化过程的急剧推动和环境政策的严格约束 ，脱硫设施成为燃煤项主张必配 。石灰石因其固有的化学属性被宽泛用作脱硫剂 。
无论是干法脱硫还是湿法脱硫工艺 ，都是用石灰石中的钙 ，通过反映将燃煤中的硫分固化 ，削减或预防其经过点火排入大气 。
干法是将石灰石粉和煤粉按比例混合后投入锅炉点火 ，将硫分固化：CaCO3=CaO+CO2;S+O2=SO2;CaO+SO2=CaSO4 。
湿法是用石灰石浆液作为吸收剂与燃煤烟气中的SO2气体反映天生硫酸钙：2CaCO3+2SO2+4H2O+O2=2CaSO4·2H2O+2CO2 。
反映过程中 ，石灰石粉越细 ，反映接触面越大 ，反映速度越高 ，石灰石利用率及脱硫效能越高 。
水泥行业将高细石灰石粉 ，用作混凝土掺和料 ，拥有改善混凝土结构 ，加强混凝土和易性 ，提凹凸温下混凝土抗硫酸盐侵蚀性的作用 。
为提高资源利用效能 ，2014年9月1日我国起头执行GB/T30190-2013《石灰石粉混凝土》尺度 。
目前用于造备石灰石粉的工艺重要有：湿法球磨、干法球磨、干法雷蒙磨等 ，无论是325目筛余5%~10% ，还是250目筛余5%~10%的细度尺度 ，选取球磨或雷蒙磨粉磨都存在粉磨效能低、单台设备产量低等问题 。
GB/T30190-2013《石灰石粉混凝土》尺度中 ，要求石灰石粉细度达到325目筛余≤15% 。脱硫用石灰石粉也由250目筛余<10% ，逐步趋向细度325目筛余5%~10% 。
市场对石灰石粉的需要量和细度都在提高 ，相应的设备升级也势在必行 。
二、高细石灰石粉立磨设计
立磨选取料床粉磨道理粉磨物料 ，拥有单机出产能力大、工艺流程单一、粉磨效能高、节能环保蹬着点 。
365电竞的生料立磨和矿渣立磨的优异机能已被市场检验 ，在粉磨镍渣、锰渣、钢渣、燃煤炉渣等方面的优异机能在逐步体现 ，基于以上分歧物料粉磨的运行数据、实际经验、理论分析 ，结合石灰石的物料个性 ，我们钻研开发出高细石灰石粉立磨 。
立磨粉磨过程使用天然风 ，预防了点火煤炭或天然气 ，.解决掉了企业因燃煤立项难、环评难 ，和燃天然气成本高的老迈难题 。
设计规划要求：
① 用作脱硫剂的石灰石粉 ，可高效出产250目筛余5%~10%和325目筛余5%~10%两种细度产品;
② 用作混凝土掺合料的石灰石粉 ，325目筛余≤15% 。
通过出产参数的调整 ，满足产品差距化要求 。
入磨原料前提：
在无表界热源供热的前提下 ，原料水分≤1.5% 。
石灰石中等易磨性国德功指数11Kwh左右 ，粒度95%≤30mm ，Max.40mm 。
(1)磨盘转速及磨辊尺寸设计

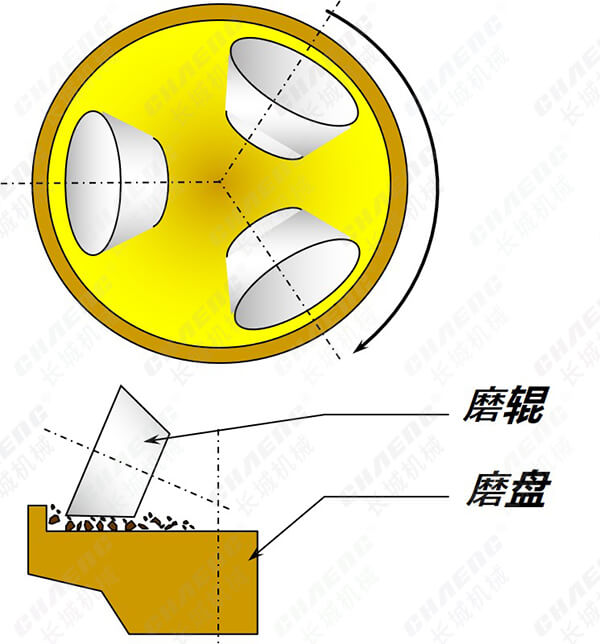

落到磨盘中央的物料 ，在磨回旋转的作用下 ，受离心力而向磨盘边缘移动 ，在此过程中被磨盘上圆周方向均匀散布的磨辊屡次作使劲而粉碎 。
物料在向磨盘边缘移动的速度决定了物料被磨辊作使劲的次数;被作使劲的次数.水平上决定了制品的细度 。
物料在向磨盘边缘移动的速度也决定了单元功夫内通过磨盘的物料量 ，影响着立磨的台时产量 。
物料的物理个性会对其在磨盘上的移动速杜仔影响 。
磨盘的转速 ，.水平上影响着物料在磨盘上的移动速度 。
所以 ，磨盘转速要结合物料的个性 ，平衡好制品细杜纂产量 。
立磨粉磨高细石灰石粉 ，首先要保障石灰石粉的细度 ，在此前提下思考粉磨效能、磨机产量 ，不变料床 ，安稳运行 。萦绕这些设计主题问题确定磨盘转速及配套磨辊的尺寸 。
高细石灰石粉立磨的磨盘转速较低 ，磨辊尺寸加大 。
(2)调整分歧部位风速节造

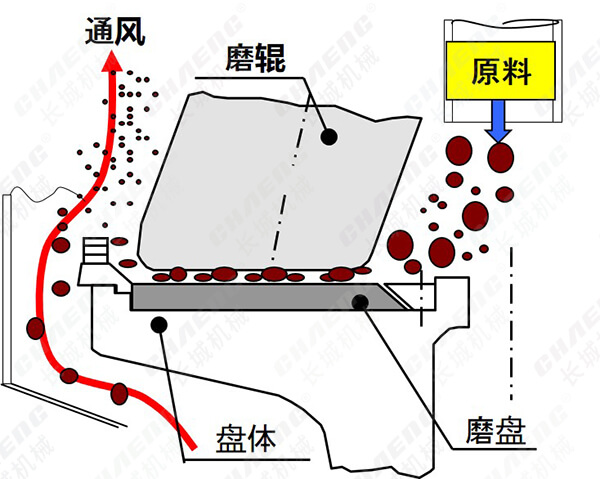

分歧物料粉磨后 ，粒径大幼分歧 ，颗粒沉量分歧 ，气固两相流的浓度分歧 ，要实现肯定粒径的颗粒的输送 ，立磨腔体各部位必要有足够的风速 ，但过高的风速会增长磨内阻力 ，影响系统风机能耗 。
(2)调整分歧部位风速节造
更因没有表部热源提供热风 ，磨内通天然风 ，要充分思考透风温度低的成分 ，调整磨机内部关键地位结构来节造风速 ，并通过推算机选取两相流推算技术优化流场设计 。

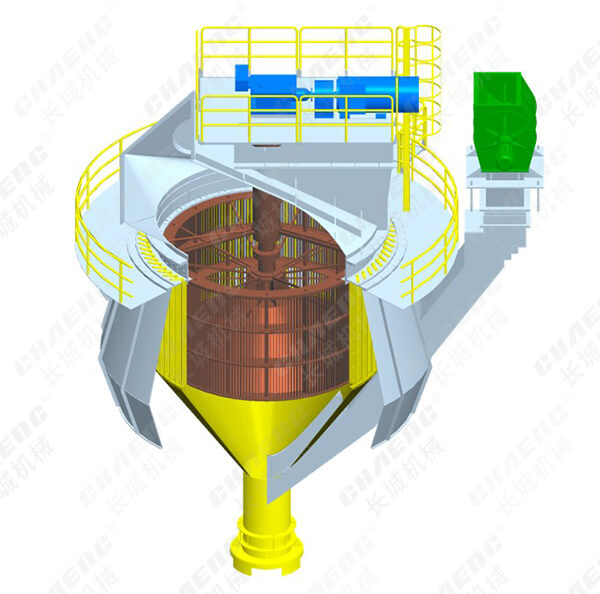

(3)优化选粉机结构
针对石灰石粉高细度的特点 ，配套选粉机优化了对颗粒活动的节造 ，限度磨内出现无规定活动 ，优化了转子与导向叶片的间距、转子转速、动静叶片数量以及几何尺寸 ，提高选粉机筛分效能 。
三、无热源粉磨工艺流程
粒度合格的石灰石由装载机铲入喂料斗 ，过棒闸和给料机后经皮带输送至板链式斗提机 ，提升机将物料提至中央仓;石灰石从中央仓卸下经定量给料机计量后 ，由皮带、提升送至锁风喂料机进入立磨 。
入磨物料随磨回旋转从中心向边缘活动 ，同时受到磨辊作使劲而粉磨 ，粉磨后的石灰石粉在磨盘边缘处被抛洒分散 ，并被通过风环的气体带起 ，粗粉回到磨盘再粉磨 ，经选粉机分选出的合格细粉由气流带入袋式收尘器 ，固气分离网络后由空气输送斜槽送至提升机送入微粉库存储 。

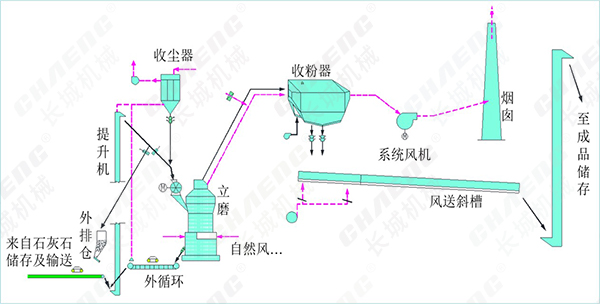

粉磨车间工艺流程图：
粉磨过程没有表部热源提供热量 ，烘干石灰石水分的热量只有粉磨做功过程的发热 ，因而必须节造入磨石灰石水分≤1.5% 。
主机设备参数：
| 序号 | 名称 | 参数选定 |
|---|---|---|
| 1 | 立磨型号 | GRMR34.31 |
| 2 | 磨盘直径 | 3400mm |
| 3 | 磨辊数量 | 3个 |
| 4 | 主电机功率 | 10kv ，1400kw |
| 5 | 选粉机电机 | 132kw |
| 6 | 入磨风温 | 常温 |
| 7 | 设计产量 | 325目筛余5%~10%：70t/h |
| 250目筛余5%~10%：90t/h |
四、运行成效和优势对比
我公司推出的年产45万吨高细石灰石粉脱硫剂立磨出产线 ，系统运行不变、效能高、能耗低 。出产的石灰石粉齐全切合国标要求;出产的脱硫剂石灰石粉品质得到电厂蹬酌户的高度* 。
出产线重要指标：
| 设备名称 | 参数 | 年产100万吨 |
|---|---|---|
| 收粉器 | 结构类型: 处置风量: |
气箱脉冲 220,000m³/h |
| 系统风机 | 风量： 全压： 电机功率： |
220,000m³/h 10500 pa 900kw |
立磨粉磨的优势：
干法球磨粉磨 ，工艺流程复杂 ，粉磨效能低下 ，系统扬尘点多 。雷蒙磨单台产量低 ，不便于大规模出产 ，系统易损件多 ，设备故障率高 ，需厂房内安插 ，周边环境较差 。
立磨工艺系统. ，系统负压状态运行 ，不存在粉尘表逸景象 。
立磨粉磨与球磨机、雷蒙磨粉磨系统对比：
| 序号 | 指标名称 | 单元 | 数据 |
|---|---|---|---|
| 1 | 系统产量 | t/h | ≥70 |
| 2 | 产品细度 | 325目90%通过 | |
| 3 | 系统总装机容量 | kw | 2930 |
| 4 | 产品综合电耗 | kWh/t | ≤32 |
| 5 | 劳动定员 | 人 | 20 |
| 6 | 全员劳动出产率 | t/人·a | 22500 |
| 对比项目 | 立磨规划 | 球磨规划 | 雷蒙磨规划 |
|---|---|---|---|
| 磨机规格 | GRMS34.3 | φ4.0×11m | HGM4528 |
| 产品规格 | 325目D90 | 325目D90 | 325目D90 |
| 出产能力 | 70t/h | 35t/h | 7 t/h |
| 产品电耗 | 32kwh/t | 55kwh/t | 50kwh/t |
| 允许入磨物料粒度 | 95%≤30mm Max.40mm |
≤25mm | ≤10mm |
| 主电机功率 | 1400kw | 1500kw | 132kw |
| 总装机功率 | 2930kw | 2200kw | 400kw |
总结：
■立磨粉磨高细石灰石粉 ，系统运行高效不变 ，齐全能够省去表部热源 ，给企业立项申报削减麻烦 。
■与其它粉磨石灰石系统相比 ，立磨系统可降低电耗20%~40% 。单机出产能力较雷蒙磨可提高10数倍 ，可很好地满足高细石灰石粉大规模工业化出产的必要 。
高细石灰石粉立磨的推广 ，必将推进出产企业迅速扩大规模 ，降低能耗和用度 ，确保石灰石粉行业环保运杏注清洁出产 。
